Ventilazione HEPA attraverso il pozzo liquido - flusso d'aria ad alta capacità per ambienti puliti aerospaziali/elettronici
Dettagli:
| Luogo di origine: | Guangdong, Cina |
| Marca: | MRJH |
| Certificazione: | ISO 14644、FDA、EU GMP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Contact Us |
| Tempi di consegna: | 7-15 giorni |
|
Informazioni dettagliate |
|||
| Prodotto su misura: | Sostegno | Sito Web ufficiale: | www.ffu-cleanroom.com |
|---|---|---|---|
Descrizione di prodotto
Ventilazione HEPA attraverso il pozzo liquido - flusso d'aria ad alta capacità per ambienti puliti aerospaziali/elettronici

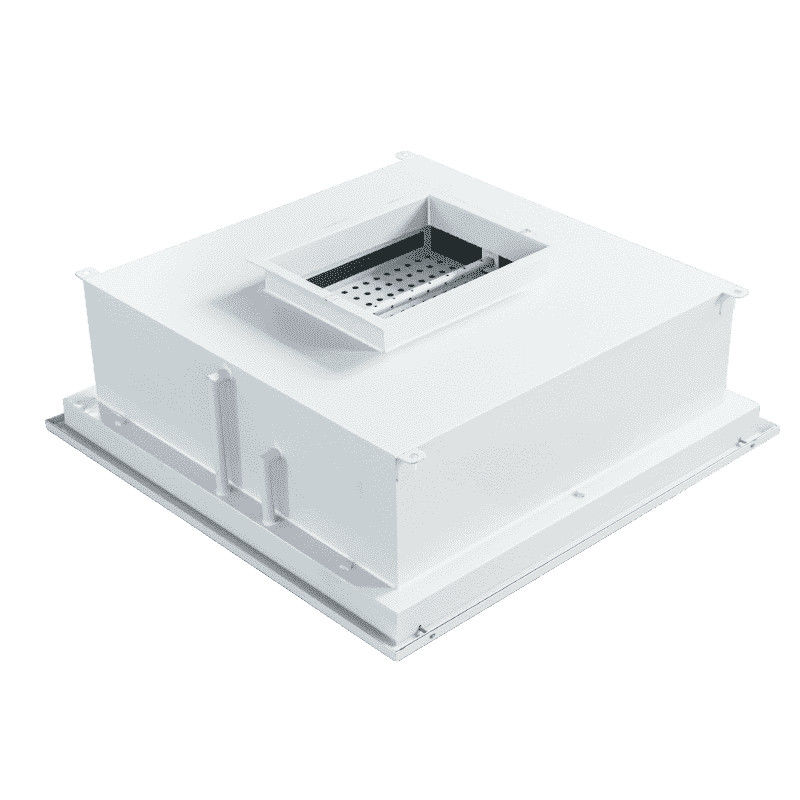

1025×720×480 ventilazione HEPA a canale liquido con installazione senza utensili. Progettato per un flusso d'aria ad alto volume negli hangar aerospaziali, nelle fabbriche di PCB e negli impianti di verniciatura automobilistica.
|
Nome del parametro |
Valore |
|
Materiale del corpo principale |
Piatto freddo di alta qualità con vernice da forno |
|

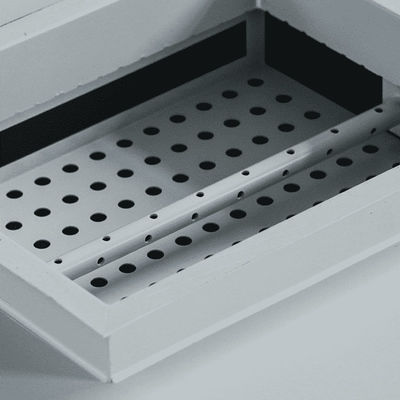

Materiale della piastra diffusore |
Acciaio inossidabile 304 |
|
Flange di ingresso d'aria |
400×250 mm (piatto freddo con vernice da forno) |
|
Filtro HEPA per serbatoi liquidi |
965 × 660 × 930 mm |
|
Dimensioni del corpo |
1025×720×460 mm |
|
Apertura del soffitto |
1030 × 725 mm |
|

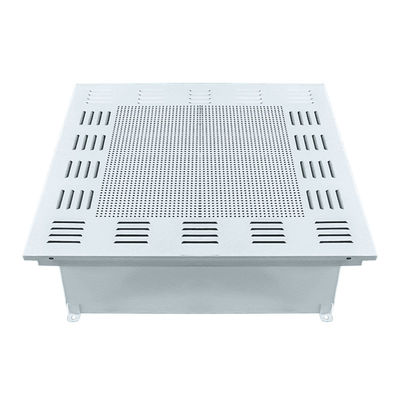

Dimensioni della piastra del diffusore |
1069 × 764 × 15 mm |
|
Fuoco per anello di sollevamento |
φ12 mm (piastra fredda con vernice da forno) |
|
Meccanismo di installazione |
Pini di molla telescopici + fori di attracco ØB (senza utensili) |
Caratteristiche chiave
1. Ultra-Large HEPA filtrazione
Il filtro a canale liquido da 965×660×930 mm ottiene una perdita ≤ 0,001% (validato IEST-RP-CC007 Classe 100).
Il sigillante di livellamento automatico compensa i disallineamenti strutturali di ± 2,5 mm.
2. Durabilità di livello aerospaziale
Il diffusore in acciaio inossidabile 304 passa il test di spruzzo di sale ASTM B117 per 3000 ore.
Il vernice da forno resiste al carburante jet JP-8 e all'esposizione al fluido idraulico.
3. Installazione ad alta velocità
Le prese di molla telescopiche consentono un montaggio di < 45 secondi in ambienti di classe ISO 5+.
L'allineamento del foro ØB a prova di guasto elimina i rischi di incrocio durante la manutenzione.
4. Flusso d' aria della mega-installazione
Il corpo da 1025×720×460 mm fornisce 2500×3000 CMH per hangar, magazzini e mega-cleanroom (40m+ soffitti).
La progettazione del diffusore senza vortice riduce i costi energetici del 18% rispetto alle unità convenzionali.
5. Compliance intersettoriale
Risponde a NADCAP AC7120 per il settore aerospaziale e a IPC-CC-830B per le sale pulite di produzione di elettronica.
Scenari di applicazione
Negozi di motori per aeromobili: controllo dei fumi di cherosene nelle zone di rivestimento delle pale delle turbine.
Impianti per batterie al litio: contenimento dei vapori di solvente NMP nei tunnel di asciugatura degli elettrodi.
Fabbricazione di PCB: flusso d'aria di classe ISO 3 per camere pulite per fotolitografia.
Trattamento delle acque reflue: Dispersione di gas cloro negli scrubber antiodori.
Centrali di verniciatura per automobili: contenimento delle particelle in spruzzo in cabine robotizzate.
Domanda n. 1:
D: Il condotto di ventilazione 1025×720×480 può mantenere il flusso laminare in hangar di oltre 50 m2?
R: Sì, le lamine di diffusione a vortice garantiscono un'uniformità del flusso d'aria del ±2% in spazi di 60 m2 (testati secondo ISO 14644-4).
Domanda n. 2:
D: In che modo il filtro 965×660×930 gestisce la polvere di ossido di titanio nei rivestimenti aerospaziali?
A: I media a densità di gradiente catturano il 99,995% delle particelle da 0,3 μm a 3000 cmH, certificati secondo IEST RP-CC034 Classe 100.
Domanda n. 3:
D: La struttura è compatibile con le zone sismiche per i mega-fabri di semiconduttori?
R: I supporti antivibrazione soddisfano gli standard IEEE 693, assorbono il 90% dell'energia sismica fino a 0,5 g di PGA.
