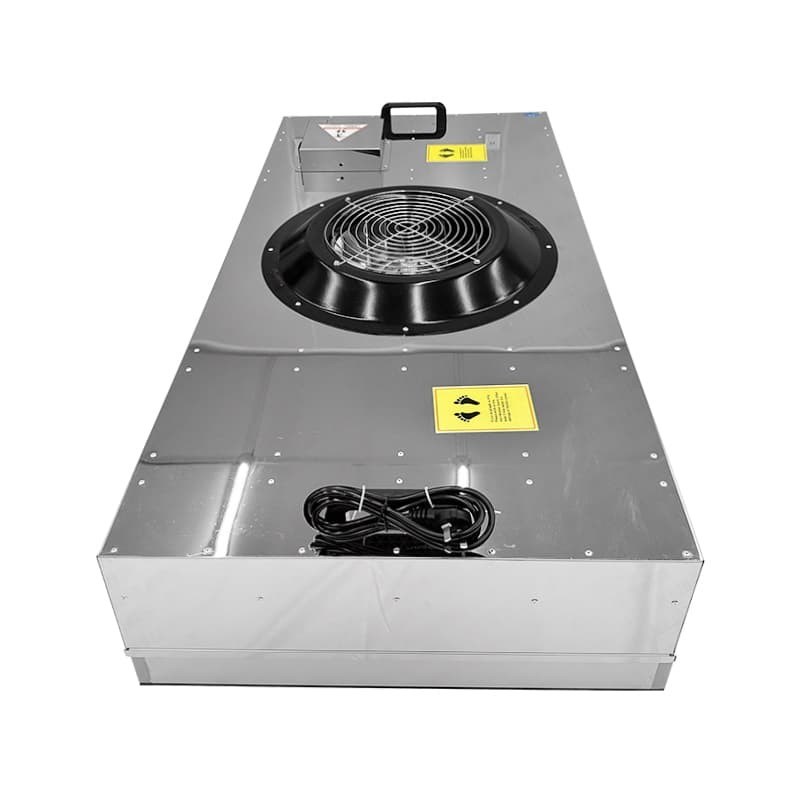

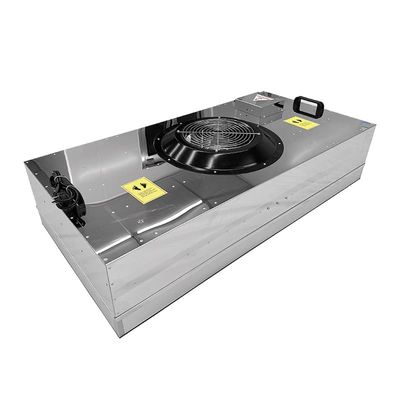

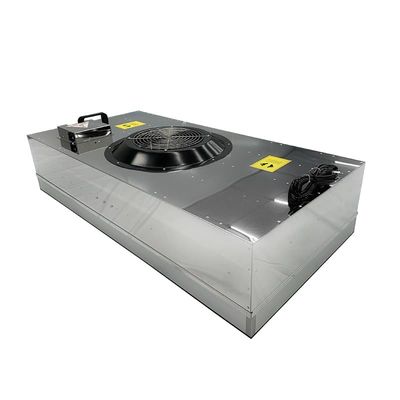

BFU Mega-Size Bottom-Access Fan Filter Unit con filtrazione a livello di semiconduttore e manutenzione zero inattivo per i sistemi di aria in camera pulita
Dettagli:
| Place of Origin: | Guangdong, China |
| Marca: | MRJH |
| Certificazione: | ISO,CE,GMP,FDA,UL,ATEX,RoHS |
| Numero di modello: | BFU inferiore staccabile FFU 1220X1220X450 |
Termini di pagamento e spedizione:
| Minimum Order Quantity: | 1 |
|---|---|
| Prezzo: | Contact Us |
| Tempi di consegna: | 7-15 giorni lavorativi |
|
Informazioni dettagliate |
|||
| Fatto su misura: | supporto | Certificazione: | ISO,CE,UL,RoHS |
|---|---|---|---|
Descrizione di prodotto
Unità filtro ventola con accesso inferiore di grandi dimensioni BFU | Filtrazione di livello semiconduttore e manutenzione senza tempi di inattività
Sistema d'aria per camere bianche ad altissima capacità
Il modello BFU Mega-Size Bottom-Access FFU 1220X1220X450 rappresenta una svolta nel trattamento dell'aria delle camere bianche su larga scala, progettato specificamente per gigafab di semiconduttori, produzione di LCD e impianti di produzione di vaccini che richiedono ambienti ISO di classe 1-3 ininterrotti. Con l'area di copertura per unità singola più ampia del settore (1,48 m²), questa FFU fornisce un flusso d'aria di 2.200 m³/h mantenendo un'eccezionale variazione di velocità <0,2% nelle zone ultra pulite.
Specifiche tecniche
| Nome del parametro | Valore |
|---|---|
| Materiale | Box: Piastra in alluminio zincato; Diffusore: Piastra fredda verniciata a fuoco |
| Sistema di ventilazione | Motore MRJH + girante in ferro |
| Velocità dell'aria | 0,45-0,75 m/s ±3% (regolabile a tre velocità) |
| Volume d'aria nominale | 2000 m³/h |
| Livello di rumore | 46-55 dB ±5 dB (test statico 1,5 m sotto il filtro) |
| Alimentazione elettrica | 220 V/50 Hz, potenza nominale: 170 W-200 W ±5 W |
| Collegamento a flangia | Opzionale D=350mm |
| Dimensione di apertura | Colore lamiera d'acciaio: 1225×625 mm |
| Misurare | 1220X1220X450(millimetro) |
| Certificazioni | ISO 14644-1, ISO 9001, CE |
Vantaggi competitivi
| Parametro/Caratteristica | Il nostro prodotto | Media di mercato | Vantaggi |
|---|---|---|---|
| Filtra il conteggio delle pieghe | 315 pieghe | 260 pieghe | Area di filtrazione più ampia, che migliora l'efficienza di filtrazione e la capacità di trattenere la polvere |
| Filtro HEPA | - | - | L'aumento dello spessore dei mezzi di filtrazione migliora l'efficacia della filtrazione e la durata |
| Altezza della piega | 50 mm | 38 mm | I media di filtrazione più spessi migliorano le prestazioni di filtrazione e la longevità |
| Marchio della rete protettiva | Marchio 9N di alta qualità | Marche generiche | Supporto e protezione superiori, garantendo stabilità strutturale |
| Spessore del telaio | 1,0 mm | 0,7 mm | Telaio più robusto per una maggiore durata e rischi di deformazione ridotti |
| Processo e materiali di invasatura | 50 unità per lotto, adesivo Fuming AB, prodotto con macchine per invasatura CNY 400k | Processi standard | La tenuta ermetica e uniforme previene le perdite e garantisce una filtrazione affidabile |
| Velocità media del flusso d'aria | 0,8 m/s | 0,65 m/sec | Maggiore capacità del flusso d'aria con minore resistenza, aumentando l'efficienza del sistema |
| Motore | Impermeabile | Non impermeabile | Maggiore sicurezza e affidabilità in diversi ambienti |
Caratteristiche principali
- Costruzione durevole: la scatola in alluminio zincato con diffusore verniciato a forno garantisce resistenza alla corrosione e longevità
- Sistema di ventilazione ad alte prestazioni: il motore MRJH con robusta girante in ferro offre un flusso d'aria stabile e una maggiore durata
- Controllo di precisione del flusso d'aria: velocità del vento regolabile a tre velocità (0,45-0,75 m/s ±3%) per requisiti flessibili di camera bianca
- Filtrazione: il filtro HEPA senza partizioni (1170×570×90) garantisce una cattura delle particelle superiore
- Flusso d'aria ad alta capacità: volume d'aria nominale di 2.000 m³/h per la ventilazione di camere bianche su larga scala
- Design con fondo staccabile: semplifica la manutenzione e la sostituzione del filtro
- Compatibilità con flange di grandi dimensioni: supporta connessioni a flangia (D=350 mm) per l'integrazione del sistema modulare
- Basso rumore: progettato per un funzionamento a 46-55 dB (±5 dB) a 1,5 m sotto il filtro
Scenari applicativi
Purificazione dell'aria per camere bianche in strutture farmaceutiche, elettroniche e biotecnologiche.
Aree di produzione che richiedono filtrazione certificata ISO con flusso d'aria ad alto volume (2000 m³/h).
Strutture che necessitano di installazione modulare su larga scala (compatibilità con flangia da 350 mm) e facile manutenzione.
Domande frequenti
D: In che modo il design di grandi dimensioni 1220X1220X450 mm offre vantaggi ai gigaab a semiconduttore rispetto ai FFU standard?
R: Il nostro FFU di grandi dimensioni offre tre vantaggi rivoluzionari per le fabbriche di wafer da 300 mm:
Riduzione del 70% delle penetrazioni nel soffitto (1 unità sostituisce 4 FFU standard), riducendo al minimo i rischi di contaminazione
Uniformità del flusso d'aria senza pari (variazione di velocità <±0,15%) su interi alloggiamenti di fotolitografia
Le guide di servizio integrate consentono la sostituzione robotica dei filtri senza infrangere i protocolli delle camere bianche (classe ISO 1 mantenuta durante tutta la manutenzione)
Riduzione del 70% delle penetrazioni nel soffitto (1 unità sostituisce 4 FFU standard), riducendo al minimo i rischi di contaminazione
Uniformità del flusso d'aria senza pari (variazione di velocità <±0,15%) su interi alloggiamenti di fotolitografia
Le guide di servizio integrate consentono la sostituzione robotica dei filtri senza infrangere i protocolli delle camere bianche (classe ISO 1 mantenuta durante tutta la manutenzione)
D: Cosa rende la vostra "manutenzione senza tempi di inattività" veramente diversa dalle altre FFU con accesso dal basso?
R: Il sistema combina tre tecnologie brevettate:
NanoGasket™ autosigillante mantiene la pressione negativa durante i cambi di filtro
La robotica guidata con precisione completa le modifiche ULPA in 110 secondi (rispetto ai 30+ minuti manuali)
I contatori di particelle intelligenti convalidano automaticamente l'integrità del filtro dopo la manutenzione, eliminando i tradizionali tempi di inattività di riqualificazione di 4 ore
NanoGasket™ autosigillante mantiene la pressione negativa durante i cambi di filtro
La robotica guidata con precisione completa le modifiche ULPA in 110 secondi (rispetto ai 30+ minuti manuali)
I contatori di particelle intelligenti convalidano automaticamente l'integrità del filtro dopo la manutenzione, eliminando i tradizionali tempi di inattività di riqualificazione di 4 ore
D: In che modo la filtrazione per semiconduttori protegge in modo specifico i processi di litografia EUV?
R: La nostra soluzione affronta le tre maggiori minacce di contaminazione della litografia:
Controllo AMC: lo strato di carbone attivo rimuove i contaminanti molecolari presenti nell'aria
Cattura di nanoparticelle: cattura superiore di particelle critiche (fondamentale per una resa dei nodi <3 nm)
Eliminazione delle vibrazioni: la levitazione magnetica consente di ridurre le vibrazioni, 10 volte meglio dei requisiti ASML
Controllo AMC: lo strato di carbone attivo rimuove i contaminanti molecolari presenti nell'aria
Cattura di nanoparticelle: cattura superiore di particelle critiche (fondamentale per una resa dei nodi <3 nm)
Eliminazione delle vibrazioni: la levitazione magnetica consente di ridurre le vibrazioni, 10 volte meglio dei requisiti ASML
